Užkaitų pjovimas medinėse detalėse naudojant diskinį pjūklą ir daugiafunkcį darbastalį MFT/3

Užkaitų pjovimas medinėse detalėse
Šiame pavyzdyje aprašomas paprastas būdas sujungti dvi medines detales.

    Aprašymas

    Statyboje ir renovacijoje dažnai atliekami montavimo darbai, pvz., pjaunami grioveliai sijose ar strypuose tam, kad nutiesti kabelius ar vandentiekio vamzdžius. Šį darbą galima greitai ir saugiai atlikti naudojant TS 55 REBQ Plus pjūklą ir „Festool“ MFT/3 stalą.

    Įrankiai ir priedai

    Šiame pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus: :

    Alternatyva

    Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:

    Pasiruošimas

    • Ant ruošinio pritvirtinkite kreipiančiąją liniuotę. Kad liniuotė nesilankstytų apdirbant siauras lentjuostes, po ja padėkite ruošinio gabalą arba kitą tokio pat storio lentjuostę.

      +

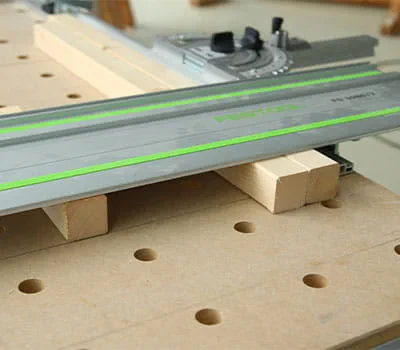

      Kreipiančiosios liniuotės reguliavimas pagal ruošinio storį

    • Dirbant su daugiafunkciu stalu galima naudoti atramas, kaip tai daroma dirbant su montažiniu pjūklu. Tam naudokite komplekte esantį specialų ribotuvą. Ruošinio įtvirtinimui galima naudoti užveržimo elementus MFT-SP, sraigtinius spaustuvus FSZ 120 ar greitos fiksacijos spaustuvus FS-HZ 160.

      +

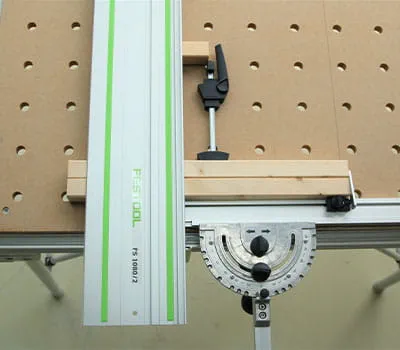

      Ant daugiafunkcio stalo galima naudoti atramas

    Procesas

      • Sureguliuokite ribotuvą pagal žymėjimą ant ruošinio.
      • Kreipiančiosios liniuotės juostelę nuo atplaišų pridėkite prie pjovimo linijos. Pirmiausia, sureguliuokite diskinį pjūklą ant kreipiančiosios liniuotės ir perpjaukite juostelę.
      • Nustatykite ant pjūklo pjovimo gylį ir prijunkite dulkių siurblį.

      +

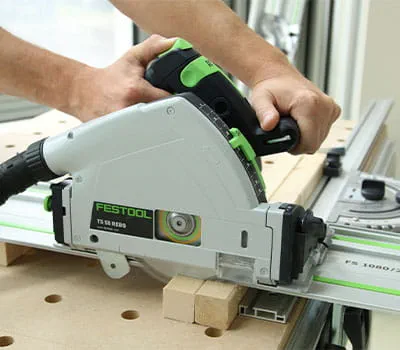

      Ribotuvo nustatymas

    • Užkaito ar griovelio pjovimas atliekamas perkeliant ruošinį per pjūklo disko storį:

      • Įjunkite pjūklą ir įpjaukite ruošinį.
      • Perkelkite ruošinį per pjūklo disko storį ir padarykite kitą pjūvį. Kartokite šią operaciją tol, kol gausite norimo pločio užkaitą ar griovelį.

      Pjaudami stebėkite, kad kreipiančioji liniuotė visada pilnai priglustų prie ruošinio. Todėl ruošinį visada stumkite į dešinę.

      +

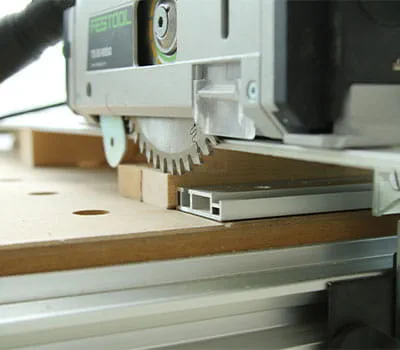

      Užkaito arba griovelio pjovimas atliekamas paslenkant ruošinį
